什么是馬達性能線圖
|
這個性能線圖
轉矩基準方式 | |
以扭矩T[Nm]為基準 轉速N[r/min]，電流I[A]，輸出P[W]，效率η [%] 中所述修改相應參數的值。 |  |
| 扭矩是指旋轉軸周圍的力的力矩，表示馬達的旋轉力。扭矩使用的單位是 ；[Nm]（牛頓米）。 | |

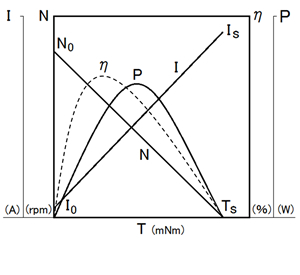

馬達性能線圖的讀法
扭矩－轉速 | |
橫軸：扭矩[Nm] 縱軸：轉速 [r/min] |
|
無負荷轉速 N0 [r/min] 馬達無負載時每分鐘的轉速。 | |
斯托爾轉矩 增加馬達負荷停止馬達旋轉時的扭矩。 | |
根據右圖示例 N0＝2300 [r/min] Ts ＝ 0.8 [Nm] | |
扭矩－ 電流 | |
橫軸：扭力 [mNm] 縱軸：電流 [r/min] |
|
無負載電流 I0 [A] 在未對電動機施加負載狀態下施加電壓時流過的電流。 | |
斯托爾電流 Is [A] 使旋轉中電動機的負荷增加，電動機的旋轉停止時的電流。 | |
根據右圖示例 I0 ＝ 0.2 [A] Is ＝ 8.0 [A] | |
輸出線 | |
| 橫軸：扭力 [Nm] 縱軸：出力 [W] |  |
| 出力 P [W] = N [rad/sec] × T [Nm] = N [r/min] × 2π/60 × T [Nm] | |
| 例. 0.1 [Nm]輸出時間 2000[r/min] × 2π/60 × 0.1[Nm] = 21[W] | |
效率線 | |
| 橫軸：扭力 [Nm] 縱軸：效率 [％] |  |
| 效率 η [％] = (P [W])/((V × I) [W]) × 100 | |
| 例. 0.1 [Nm] 時の効率 21/(24×1.2) ×100 = 73[％] | |
各參數的變化
|
改變以下四個參數會影響性能線圖。 | |
| ?電源電壓 施加在電動機上電壓的變化 |  |
| ?卷數 卷繞在鐵芯上繞組的匝數變化 | |
| ?卷線直徑 卷繞在鐵芯上線圈的線徑的變化 | |
| ?磁鐵種類 磁力的變化 | |
|
電源電圧 當僅改變電源電壓時、 性能與電源電壓的變化成正比。 |  |
| V ：原始電壓 V′：變化后電壓 |  |
| N0′ = N0×V′/V | |
| Is′ = Is×V′/V | |
| Ts′ = Ts×V′/V | |
 |
卷數 |  |
| n ：原始卷數 n′：變化后卷數 |  |
| N0′ = N0×n/n′ | |
| I0′= I0 × n/n′ | |
| Is′ = Is×n/n′ | |
| Ts′ = Ts | |
 |
卷線直徑 在使卷繞線徑變粗情況下，由于與線徑的平方成比例地改變了串擾轉矩、串擾電流 |  |
Φ：原始卷數直徑 Φ′：變化后卷數直徑 |  |
| N0′ = N0 | |
| Is′ = Is×( Φ′/Φ )2 | |
| Ts′ = Ts ×( Φ′/Φ )2 | |
 |
|
磁石
類型 隨著磁力的強度的變化，性能也會發生變化。 干式弱，濕式強。 |  |
| N0′ = N0 × m/m′ |  |
| Is′ = Is | |
| Ts′ = Ts × m′/m | |
 |
?
